ФОТО | Как работает АЭС и почему это всего лишь большой кипятильник для воды

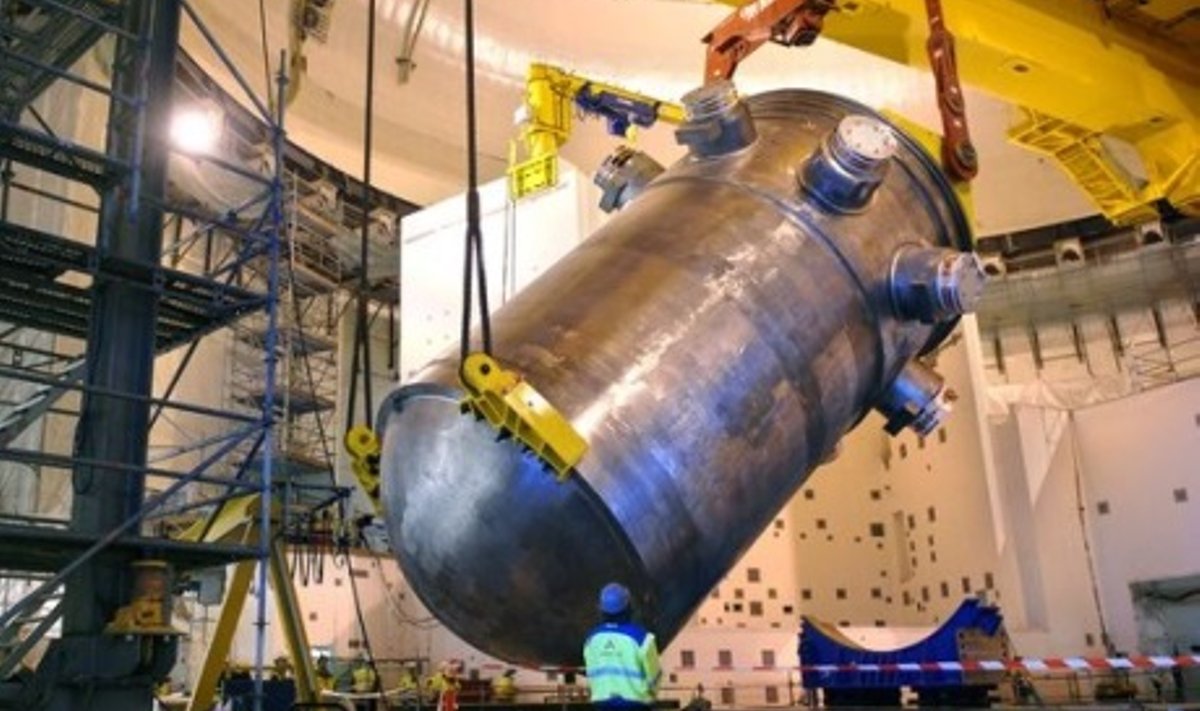

![Установка ядерного реактора финской АЭС Olkiluoto 3](https://images.delfi.ee/media-api-image-cropper/v1/349ced20-db57-11ec-800c-93fc38b774bc.jpg?noup&w=1200&h=711&rotate=0&flip=0)
Андрес Ингерман продолжает вести блог "Путь Атома" и рассказывать о том, что из себя представляют АЭС. Автор участвует в развитии проекта Эстонской АЭС с малым модульным реактором, так что это - ваша возможность получать информацию из первых рук!
На сегодня в мире работает 441 гражданский ядерный реактор. Эстонию окружает 14 реакторов (подробнее читайте здесь). Но что собой представляет современная атомная электростанция, как она устроена и из каких компонентов состоит? В этом материале мы постараемся разобраться в столь актуальном вопросе.
Ядерный реактор как большой кипятильник для воды
Большая часть АЭС во всем мире работает по принципу нагрева воды. Внутрь реактора помещается ядерное топливо – урановые топливные гранулы. Внутри этих топливных гранул происходит реакция деления, в ходе которой выделяется тепло.

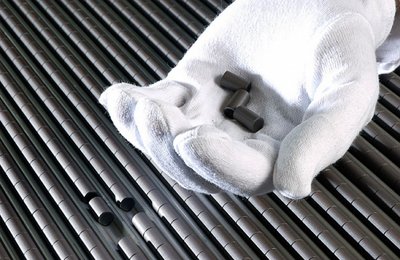

![Ядерное топливо – урановые топливные гранулы](https://images.delfi.ee/media-api-image-cropper/v1/180e96b0-dcea-11ec-b60e-5d5a102086db.jpg?noup&w=400)
Выделяемое тепло нагревает воду, которая, превращаясь в водяной пар, вращает лопасти паровой турбины. Энергия вращения лопастей турбины передается генератору, преобразующему ее в электрический ток, который поступает в сеть.
I этап – Ядерная энергия переходит в тепловую
В ходе управляемой цепной реакции распада урана-235 выделяется огромное количество тепла, которое передается воде, превращая ее в водяной пар.
II этап – Тепловая энергия переходит в механическую
Нагретый водяной пар вращает лопасти паровой турбины.
III этап – Механическая энергия преобразуется в электрическую
Энергия вращения лопастей турбины сначала передается в генератор. Там она преобразуется в электричество, которое затем поступает в сеть и которым мы все пользуемся.

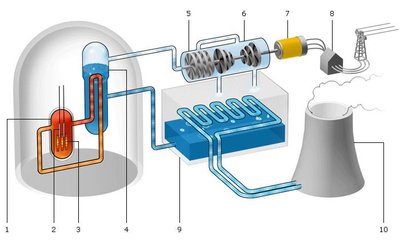

Схема работы атомной электростанции
![Схема работы АЭС с водо-водяным реактором под давлением](https://images.delfi.ee/media-api-image-cropper/v1/4e5e9870-db58-11ec-9967-c3e0c0873316.jpg?noup&w=400)
1. Реактор (устройство, где происходит нагрев воды).
2. Стержни безопасности (в каждом реакторе предусмотрено экстренное прекращение цепной реакции. Оно осуществляется опусканием в активную зону специальных стержней безопасности).
3. Ядерное топливо (топливные таблетки из диоксида урана).
4. Парогенератор (устройство, в котором вода превращается в пар. Существует отдельная разновидность реакторов, в которых вода преобразуется в пар непосредственно в реакторе).
5. Турбина высокого давления (внутри турбины разогретый водяной пар вращает лопасти).
6. Турбина низкого давления
7. Электрогенератор (устройство, в котором механическая энергия вращения турбины преобразуется в электричество).
8. Трансформатор
9. Конденсатор (устройство, где скапливается конденсированная вода, из которого она затем поступает обратно в систему нагрева).
10. Градирня (охлаждающая пар башня или труба).
Реактор
Ядерный реактор – это сердце АЭС, в нем происходит контролируемая ядерная реакция. В отношении реактора предъявляются самые строгие требования к качеству материалов и сборки.

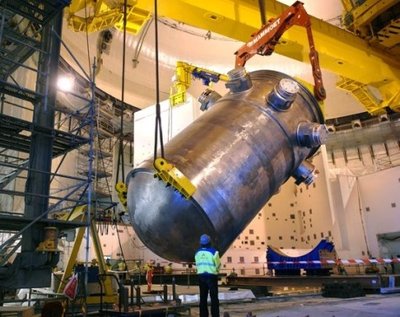

![Установка ядерного реактора финской АЭС Olkiluoto 3](https://images.delfi.ee/media-api-image-cropper/v1/f3dec070-db6e-11ec-9967-c3e0c0873316.jpg?noup&w=400)

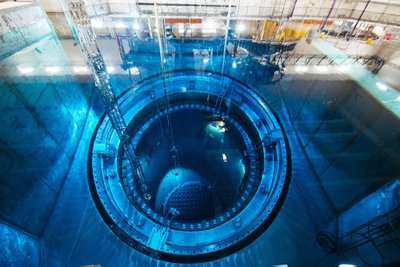

![Открытая крышка установленного реактора на финской АЭС Olkiluoto 2](https://images.delfi.ee/media-api-image-cropper/v1/48c8ba50-db6f-11ec-9967-c3e0c0873316.jpg?noup&w=400)
Производство корпуса российского реактора ВВЭР – 1200 (Видео: Атомэнергомаш)
Паровая турбина низкого давления
Разогретый пар из реактора или парогенератора направляется в турбинный зал, где он раскручивает лопасти турбины. Технология турбин схожа с другими турбинами, устанавливаемыми на других тепловых электростанциях.
![Паровая турбина низкого давления на финской АЭС Olkiluoto 1](https://images.delfi.ee/media-api-image-cropper/v1/99f780f0-db6f-11ec-800c-93fc38b774bc.jpg?noup&w=400)

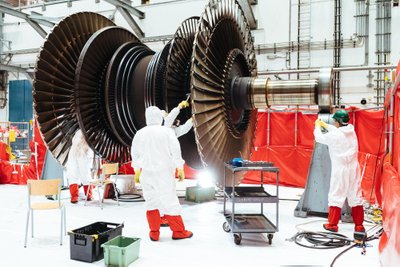

![Лопасти турбины низкого давления на финской АЭС Olkiluoto 2](https://images.delfi.ee/media-api-image-cropper/v1/c28658c0-db6f-11ec-800c-93fc38b774bc.jpg?noup&w=400)
Генератор
Финальным агрегатом, где завершается преобразование энергии (из ядерной в тепловую, из тепловой в механическую, из механической в электрическую), является генератор. Отсюда электричество направляется в трансформатор, а затем – в сеть потребителям.
![Генератор на финской АЭС Olkiluoto 1](https://images.delfi.ee/media-api-image-cropper/v1/017a5fe0-db70-11ec-9967-c3e0c0873316.jpg?noup&w=400)
Первая паровая машина была построена в 17 веке, и за это время человечество совершило гигантский технологический рывок. Теперь мы греем воду для получения тепла и электричества ядерными реакторами. Но мы по-прежнему просто греем воду.
